Vanne cloche

Vanne cloche

Disponible pour nos 3 gammes de turbines

fabrique-en-france

Maîtrise de l’ouverture et de la fermeture de la turbine

Commande électrique locale ou à distance

Fonctionnement à débit réduit

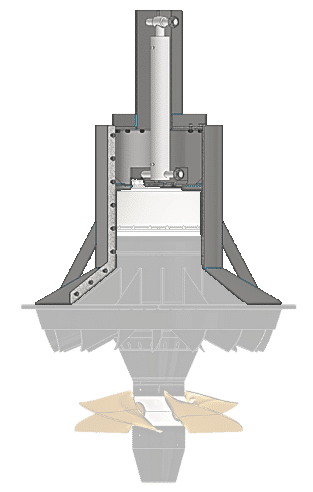

Fonctionnement

La position de la cloche agit sur le débit absorbé par la turbine :

  • lorsque la vanne est ouverte, la turbine fonctionne à son débit nominal
  • Lorsque le débit diminue dans la rivière, la vanne doit être abaissée afin d’absorber un débit moindre dans le but de ne pas faire diminuer le niveau d’eau à l’amont
  • Lorsque la vanne est fermée, la turbine est complètement arrêtée et il n’y a plus d’eau qui passe dans les pales

Pilotage

La cloche en inox est mise en mouvement par un vérin hydraulique. l’ensemble hydraulique est complétée par la pompe de votre choix :

  • Une pompe manuelle
  • Une pompe électrique à commande manuelle

La vitesse de descente est constante et contrôlée par un régulateur de débit

Pompe électrique

Turbine hydroélectrique T400 :

  • Hauteur ouvert : 900 mm
  • Hauteur fermée : 700 mm
  • Diamètre haut : 216 mm
  • Diamètre bas  : 400 mm

Turbine hydroélectrique T800 :

  • Hauteur ouvert :  1250 mm
  • Hauteur fermée : 950 mm
  • Diamètre haut : 339 mm
  • Diamètre bas  : 660 mm

Turbine hydroélectrique T1300 :

  • Hauteur ouvert : 1950 mm
  • Hauteur fermée : 1450 mm
  • Diamètre haut : 582 mm
  • Diamètre bas  : 1950 mm

Longueur flexible électrique : 8,0 m ( nous consulter si longueur différente)



La pompe manuelle :

  • Largeur 120 mm
  • Profondeur : 220 mm
  • Hauteur : 700 mm

Dimension du levier : 540 mm

Volume du réservoir : 3 litres

La pompe devra être boulonnée verticalement au mur

La pompe électrique :

  • Largeur 225mm
  • Profondeur : 275 mm
  • Hauteur : 570 mm

Moteur : 750 W – 4 pôles monophasé

Poids : 15kg

Volume du réservoir : 2,5 l

La pompe devra être fixée verticalement par les 4 trous diamètres 9mm de la bride de fixation

Le câble d’alimentation standard du moteur est de 3 mètres

Le choix de la position (monté/descente) se fait manuellement à l’aide d’un levier

L’alimentation électrique du moteur se fait depuis une prise classique 230V 50Hz

  • Cloche en inox
  • Vérin en inox
  • Flexible hydraulique synthétique armé R2T 25C
  • Embout flexibles en acier inox
